Cal Z - design by Andrea Rovatti

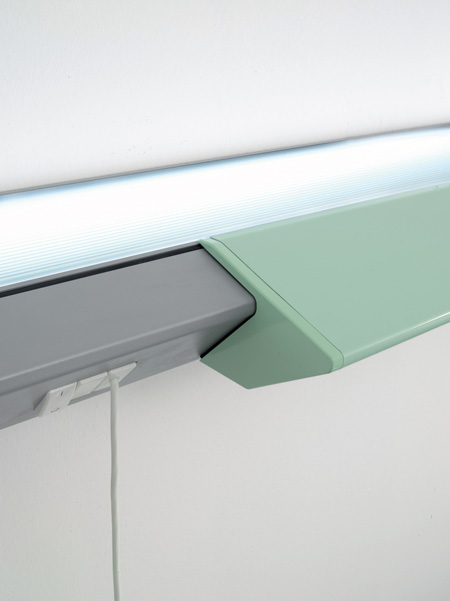

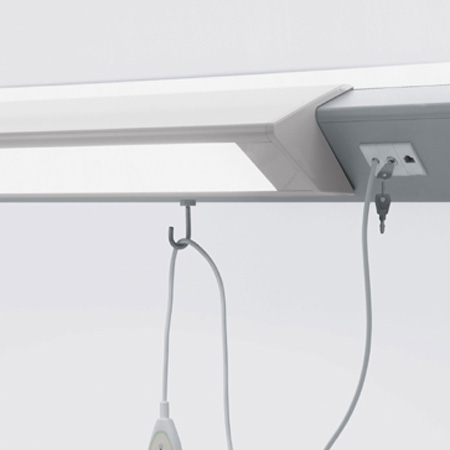

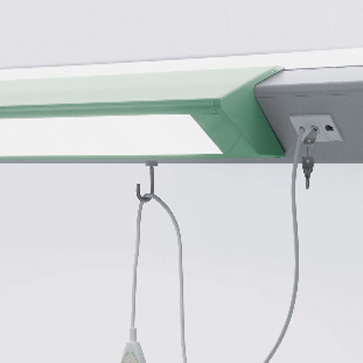

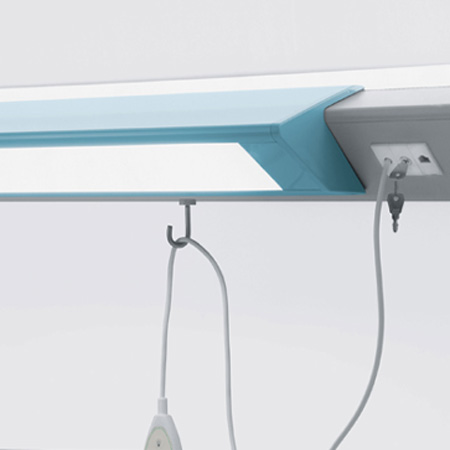

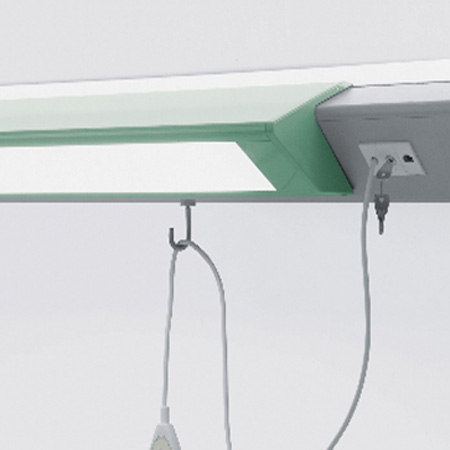

CAL Z è un prodotto dal moderno design, che miscela un'estetica personalizzabile nelle finiture; è realizzato in estruso di alluminio di ampia sezione in modo da offrire un maggior spazio all'interno del trave per il passaggio delle tubazioni dei gas medicinali ed in generale una più comoda accessibilità agli impianti. Caratteristica di CAL Z il modulo dedicato all'illuminazione diretta, per la lettura e per la luce visita medica, personalizzabile in colori RAL a scelta in un'ampia gamma.

Emissioni luminose

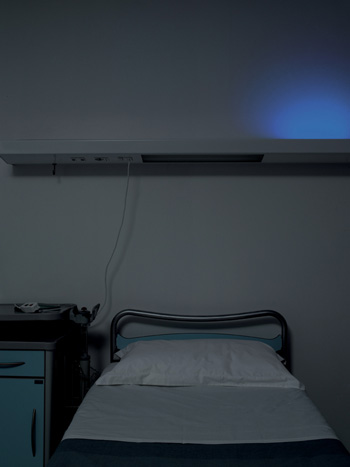

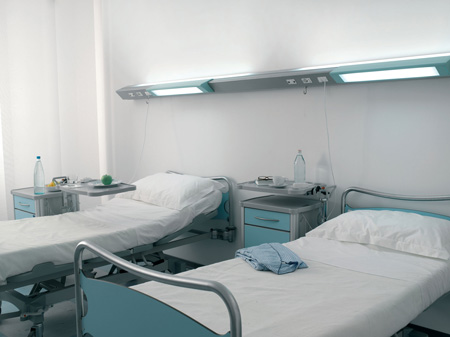

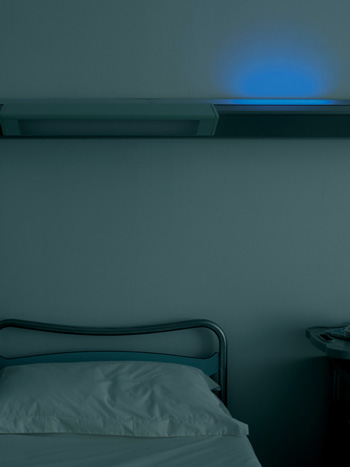

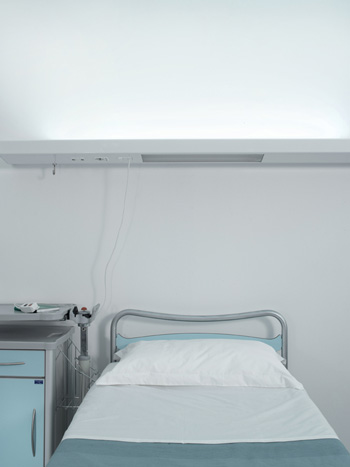

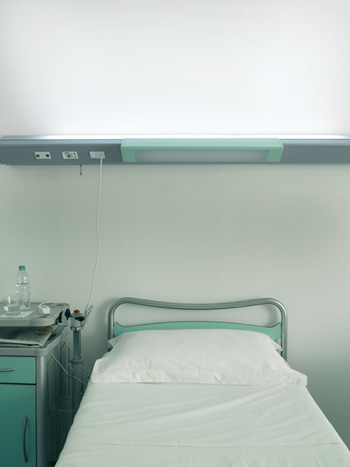

L'illuminazione generale indiretta viene realizzata, normalmente, con una o due lampade fluorescenti T5, di potenza e lunghezza diversa in base alle necessità e alla dimensione del trave. Una lastra di copertura in policarbonato rigato, fissata a scatto, protegge le lampade dalla polvere. La luce di lettura, è realizzata normalmente con una lampada fluorescente da 14 o 24W T5. La luce per visita medica è realizzata con l'accensione contemporanea di due lampade fluorescenti da 14 o 24W T5. In CAL Z è prevista infine la possibilità di montare una lampada notturna ad incandescenza colore blu da 3 candele o di una striscia Led di colore blu, per l'orientamento durante le ore notturne.

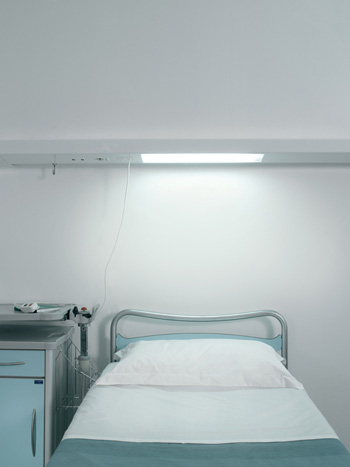

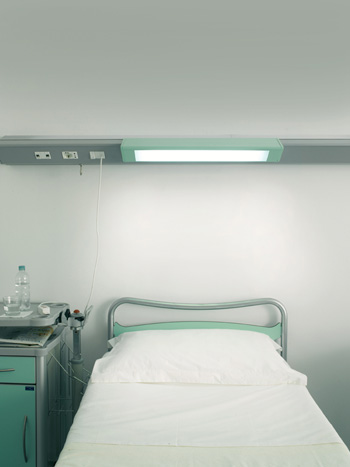

La luce di lettura, con sistema ottico in metacrilato prismatizzato, è realizzata normalmente con una lampada fluorescente da 18W T8 o 14W T5.
La luce per visita medica è realizzata con l'accensione contemporanea di due lampade fluorescenti da 18W T8 o 14W T5.
In CAL A è prevista infine la possibilità di montare una striscia di led di colore blu, per l'orientamento durante le ore notturne.

CORPO

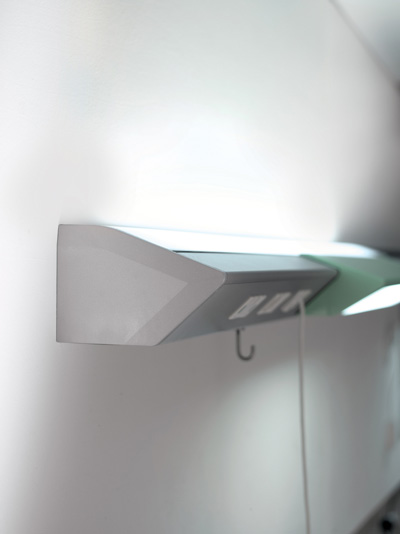

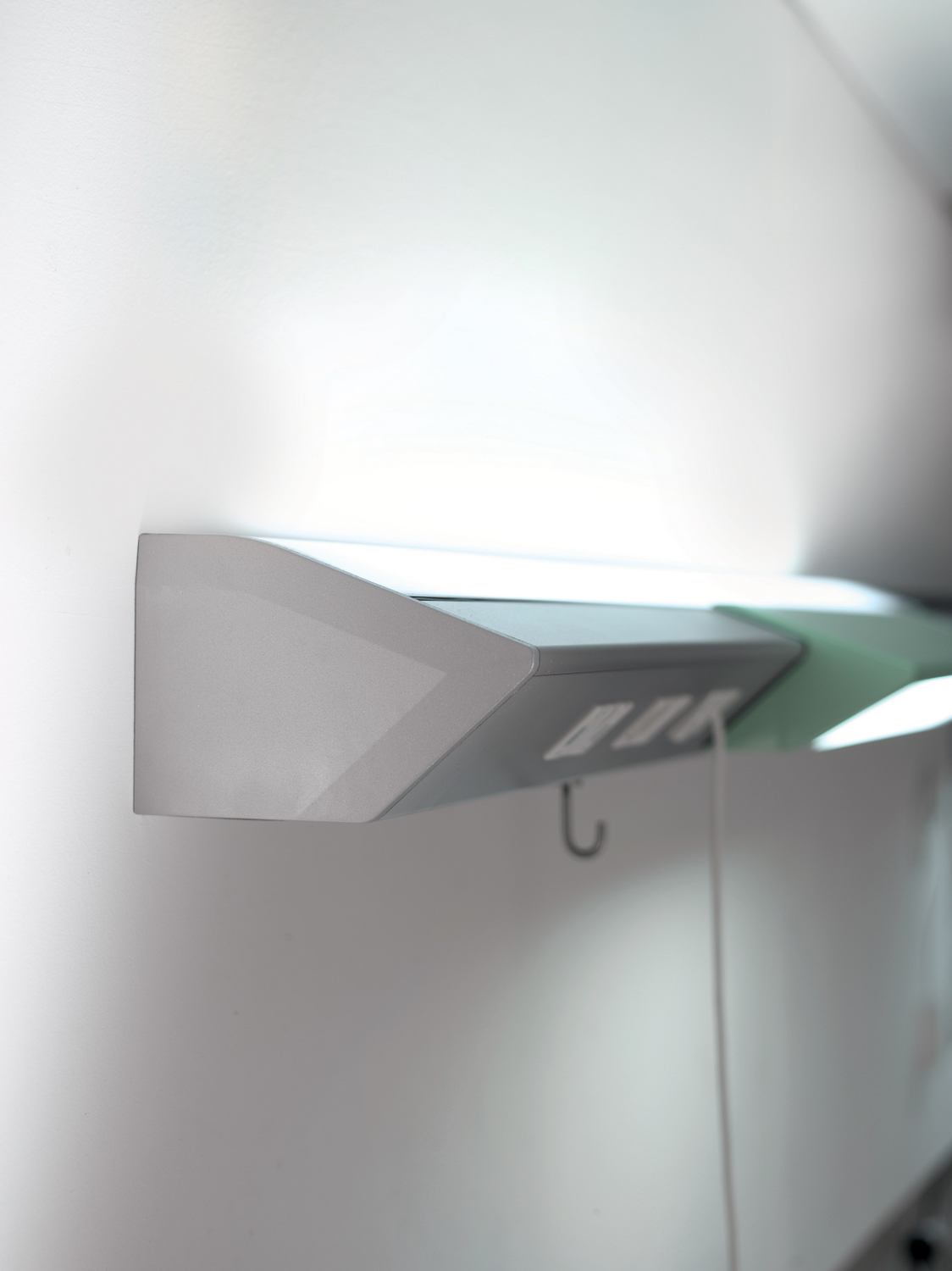

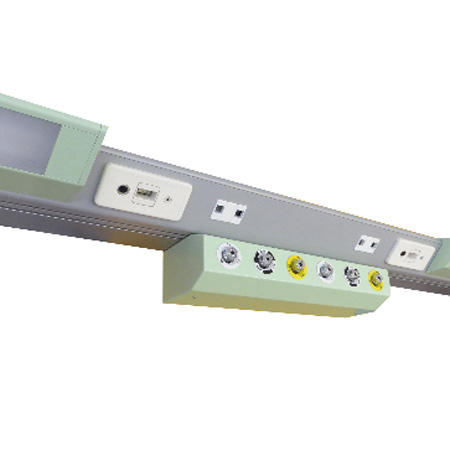

Il corpo è un'unità modulare composta da trave portante e parte sporgente, realizzate in profilati di alluminio estruso verniciato con le testate terminali in ABS autoestinguente verniciate dello stesso colore del modulo al quale sono applicate. La trave portante viene fornita di serie in colore grigio RAL 9006 mentre la parte sporgente può essere verniciata in vari colori a scelta fra una gamma di colori RAL. I testaletto CAL Z possono essere corredati dell'impianto di distribuzione dei gas medicinali; in questo caso sono dotati di box per le prese gas.

INSTALLAZIONE

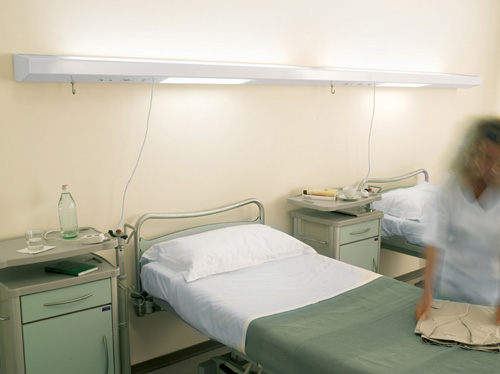

CAL Z viene fissato a parete tramite l'utilizzo di viti e tasselli appropriati al tipo di muratura ad un'altezza consigliata di 1750 mm (asse Cal Z) da terra.

DOTAZIONI E IMPIANTI

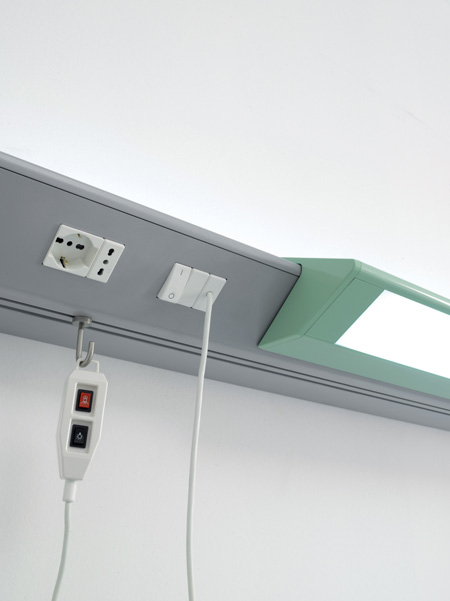

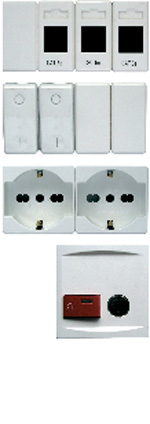

CAL Z è un'unità elettrica pronta per l'allacciamento ad un punto centrale, con prese ed interruttori già cablati fino alla morsettiera centrale di allacciamento. Le dotazioni elettriche possono essere scelte tra tutte le serie presenti sul mercato, senza alcun vincolo se non quello di verificarne la compatibilità in fatto di ingombri meccanici con la struttura e la dimensione di CAL Z.

PROGETTAZIONE
Per una corretta identificazione delle caratteristiche primarie di CAL Z, si consiglia di:
- stabilire la configurazione illuminotecnica più idonea;
- definire se l'alimentazione è destra o sinistra;
- definire la posizione del comodino;
- definire i servizi elettrici ritenuti necessari
- definire la finitura della parte sporgente.
Questi dati verranno esaminati ed elaborati dal nostro Ufficio Tecnico, che provvederà a fornire disegni esecutivi meccanici ed elettrici relativi al progetto, adattandoli, se necessario, alle esigenze costruttive e normative del caso.
